产品名称：AMX系列交流电源
产品型号：AMX
产品品牌：Pacific
产品类型：美国太平洋交流电源
简单介绍

AMX系列是高性能的单相和三相的线性交流电源。所有标准型号频率范围从20至5,000 Hz，容量范围从500VA到30KVA，并提供额定输出电压可达600Vrms L-N。
AMX系列交流电源   的详细介绍
AMX系列是高性能线性交流电源，标准型号的容量输出范围从500VA至12KVA，通过可选用的M5283可以最大达到30KVA。同时提供了单相和三相输出的型号。所有的设备都进行了适当的设计，其额定输出值根据输入电源，输出电压，功率因素和温度进行综合所决定。当在传输交流测试环境中所需要的高峰值负载电流时，这样的产品设计使得AMX系列的性能显得更为优越。

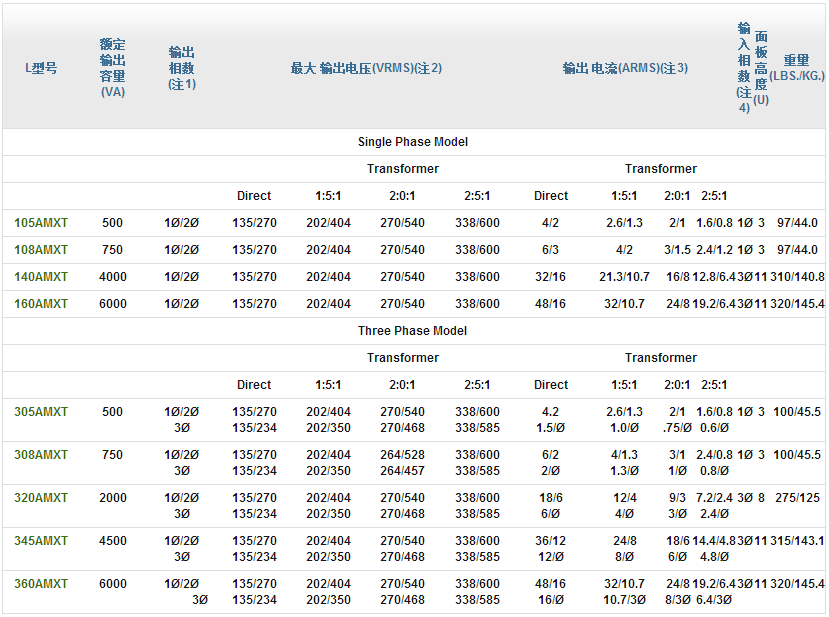

具有可选的变压器模型耦合输出电压范围

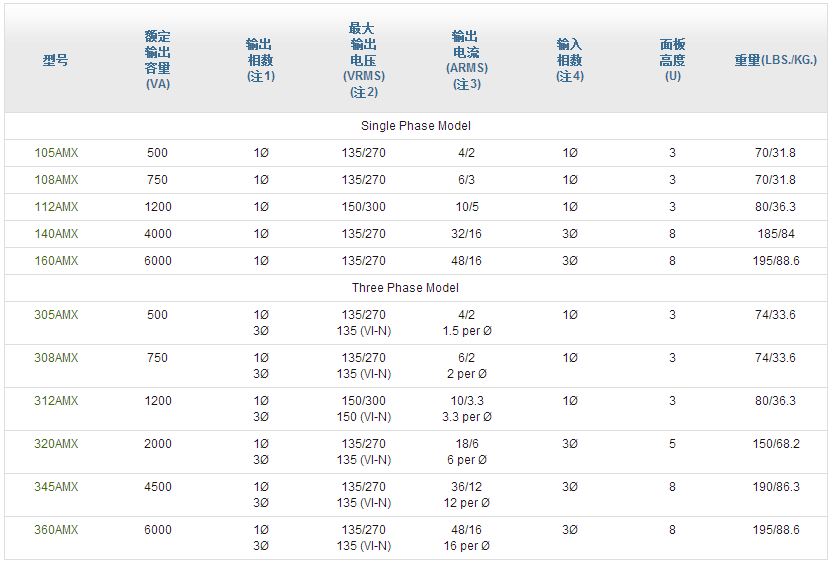

备注

注1.所有单相输出的设备均具有分相输出能力，所有三相输出设备均具有单相和三相以及分相输出能力。输出电压范围以及单相/三相的切换可通过前面板或程控进行选择。
注2.表列出的是标准机型的输出电压范围。最大输出电压是指在额定输入电压范围内满载且直接耦合输出情况下所能输出的最大电压值，其它输出电压范围可通过可选变压器模组来获得。
注3.输出额定电流值以输出电压125VRMS为计算基准。
注4.电源频率为47到63 Hz (400Hz可选)。 单相输入电压可为 100、110、120、200、208、220、240 VAC ±10%。三相输入电压可为 208、220、240、380、400、416 VAC ± 10% （480VAC 选配）。单相及400Hz输入选项需出厂设置。

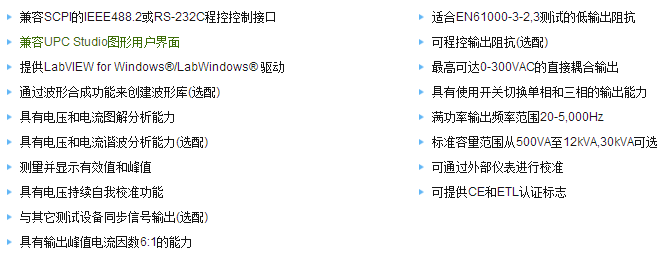

产品应用特点

设计提供了对交流电源的完全控制

所有AMX系列的交流电源可以配备一个可程控的控制器（UPC）或一个手动的控制器（UMC）。
单相的交流电源可提供0-135VAC或0-270VAC的电压输出。三相的交流电源可自由切换三相或单相输出电压形式。
AMX系列的交流电源可通过前面板或远程控制选择使用直接耦合或变压器耦合输出。
所有的功能操作均可通过前面板或远程的RS-232或IEEE488.2/SCPI 接口来控制。可提供LabVIEW for Windows? 和 LabWindows?装置的驱动。


AMX系列操作功能特点

持续电压自我校准功能
该功能提供超高精确度的输出电压。当开启时以电源内部电压表为参考，其输出电压的精确度可达±0.03%。

可程控动态输出阻抗（选配）
该功能使操作者能够对交流电源的输出阻抗进行动态的控制。使用输出电流作为输出电压电路中的反馈信号，正负向的阻抗都可以进行编辑。使用这个控制模拟并补偿了高峰值电流，失真，或在输出电压±10%内变压器损耗。
该功能产生了正、负或零输出阻抗（Zo）：
补偿了线路失真和变压器所引起的损耗
仿真电源缓升以供产品测试使用，补偿范围为输出电压的±10%。

波形库
多达99个不同的波形可以被存储在波形库中，可作为稳态程序的一部分或在任何输出相位中作为暂态测试程序的一部分。存储位置为1 的波形库是一个不可编辑的高解析度正弦波波形。存储位置为2-16 的波形库可以被编辑且可以任意替换。存储位置为19-99 的波形库为选配并工厂预存储，且不可编辑但可以拷贝到2-16 波形库位置进行编辑或执行。对于使用了可程控控制器UPC的电源而言，波形可以无限量地存储在电脑中。

波形编辑
具备通过修改已存储波形库的特定波形幅度以及相位角的能力。通过这种方法可以快速的产生突波、跌落、陷波以及其他形式的波形。修改后的波形可以存储或供稳态以及暂态程序使用。

谐波分析(UPC12/32的可选功能)
提供电压或电流波形的2到51次谐波含量分析，各次谐波的数据以百分比方式显示，总的谐波失真、总的奇次谐波失真以及总的偶次谐波失真也以百分比方式显示。

波形合成(UPC12/32的可选功能)
提供简单快速的交流谐波失真波形的输出和测试能力。通过输入基波的2到51次谐波的失真率以及相位角度，即可轻松实现该功能。

以时间为基准的暂态响应
可在指定的时间区域内创建并执行暂态响应以改变输出电压、输出频率以及输出波形。

以周期为基准的暂态响应
可在指定第1到100周期内创建并执行暂态响应以改变输出电压、输出频率以及输出波形。


应用

交流测试电源
装配有强大功能的微处理器的AMX系列交流电源可用来构建一个完整的综合测试系统。它可以提供多种电源测试条件给待测设备并且可以测量分析所输出的性能参数。

频率/电压转换
AMX系列交流电源在20至5,000Hz频率范围内能提供稳定的交流电压输出。最大可达600VAC。输出频率通过石英晶振进行获取的。

相位切换
具有单相和三相输出能力，AMX系列交流电源能实现单相到三相或三相到单相的任意相位切换。

控制器选择向导

AMX系列交流电源配有四种控制器类型。其中包括单相和三相的类型用于手动和程控控制。
UPC-12, 单相可程控控制器，20 Hz 到 5,000 Hz。
UPC-32, 三相可程控控制器，20 Hz 到 5,000 Hz。
UPC-32E, 三相可程控控制器，20 Hz 到 5,000 Hz。

所有控制器都可通过前面板进行手动操作。可程控控制器可通过前面板或远程接口进行控制。IEEE488.2为标配接口，RS232为选配接口。

提高输出电压范围（变压器模组选配）

AMX系列交流电源可以选配输出变压器来提高输出电压范围。可通过前面板或远程指令改变直接耦合或变压器耦合输出范围。变压器耦合输出条件下标准输出频率范围是45到5,000 Hz 。 标准变压器输出比率为1.5:1、2.0:1和2.5:1。变压器输出是由内置或外置的变压器模组实现的。如需更多的、特殊的输出电压范围信息请联络本公司。


电源规格

输出频率
20至5,000Hz满功率

输入电源稳压率:
在±10%输入范围内最大为0.1%

负载稳压率:
0.25% (20至2,000Hz)；0.50%(2,000至5,000Hz)。可使用电压持续自我校准功能（CSC）提高到0.03%。

输出失真率:
0.1%THD(45至1,000Hz),0.25%THD(1,000至5,000Hz)。

纹波和噪音:
-72 dB

响应时间:
一般在任何单一负载变化下为5μsec。

输出带宽:
一般小信号输出带宽为5Hz至50kHz。

机构规格
所有型号都以19英寸机架式设计。容量在1800VA以上的配有把手便于搬运。

安装:
标准的19英寸机架式。所有的型号皆可选购滑轨。

高度:
面板高度请参照型号表.

深度:
含接线端子、把手和接线在内的机身，从机体的前沿到后端不超过24英寸。

散热:
从前面或侧面进风，从后面出风的强制风冷方式散热，使用温控调速风扇可以降低噪音，延长风扇寿命。

UPC控制器规格
UPC控制器实际上是一个单相或三相任意交流波形发生器以及精密的交流测量系统。每一相的波形可以单独地进行选择并且可以分别改变其相对于A相位的振幅和相位角（三相系统）。
UPC的输出测量通过一个12位的A/D转换器以每次测量取512个采样点对输出电压或电流进行采样。这种方法提供了非常高的精确度和分辨率（20位），同时将一个高质量的波形传回给主机进行分析。
UPC配备了与IEEE488.2和SCPI相兼容的远程GPIB接口。波特率最高可达38.4kB/S的RS-232串口是可选接口。

输出频率:
20.00至5,000Hz ±0.01%

输出电压（直接耦合）:
可程控控制, 0-VMAX, 以0.1V电压步阶变化（查看表格）

相位角:
相位B和C是依据相位A为基准，可程控，0-359°，分辨率为±1°，精确度为±0.5°。

电流限制:
电流限制可以在范围为零至该机型的最大峰值电流Ipeak，精确度为±1%，分辨率为±0.05%。

波形库:
存储了最多16个波形库，可以在任何方式、任何输出相位情况下进行编辑和执行。

电压表:
范围: 0到354VL-N，0到708VL-L
分辨率: 0.10VAC(前面板)，0.001VAC(远程)
精确度: ±0.25%(读值)，±0.1%(范围值，50-500Hz时)

电流表:
范围: 300%的最大电流
分辨率: 0.01VAC(前面板)，0.001VAC(远程)
精确度: ±0.25%(读值)，±0.1%(范围值，50-500Hz时)

功率表:
范围: 以电流表范围为基准
分辨率: 1.0W或VA(前面板或远程)，0.001W或VA(远程)
精确度: ±1% ，全量程

功率因数和峰值因数:
计算并显示到三位有效数字。
